目  錄

目錄

前言

安全指示

1 產品概述

2 糧倉控溫專用空調器性能參數

2.1 機組主要技術參數

2.2 主要部件技術參數

3. 工作原理

3.1電氣原理圖

3.2控制器參數設置界面

3.3 控制器后臺參數設置（本參數作為維修對照界面）

3.4設備電氣保護解決方法

3.5 制冷工作原理

4.安裝說明

5. 使用和操作

6. 清理及保養

7. 故障檢修

前言

尊敬的用戶：

您好 ！

感謝您使用本公司CZKI系列糧倉控溫專用空調器，本手冊對安裝操作進行了詳細的說明。請您在使用前詳細閱讀本手冊，以幫助您詳細了解本公司產品的特性，方便您輕松、便捷、正確、合理的使用本產品。

由于產品改進或升級等情況，您所購買的產品可能與說明書中圖示不完全一致，謹此致歉。

為了保證您的服務信息及時得到處理，如有疑問，請直接與我公司聯系，我公司會及時為您服務。

                                                                         再次感謝您對本公司產品的信賴與支持！

                                                                                      本說明書內容最終解釋權歸河南金明自動化設備有限公司

  安 全 指 示

這本說明書含有安全信息和指示，以幫助用戶避免或減少事故的傷害風險。

通用的安全信息

這是安全警示的標志。當您在這本說明書中看到這個標志時，是警告可能存在潛在的人身傷害。

遵守以下推薦的防護措施和安全操作說明。

正確理解信號指令

 信號指令：警告或注意與安全警示標志一起使用，它們分別代表了不同等級的潛在傷害。

 此標志適用于那些危險或不安全的操作，這些操作如果不當可能導致人身傷亡。

 此標志適用于那些危險或不安全的操作，這些操作如果不當可能導致人身傷害或空調器損壞。

 此標記表明在什么位置存在潛在危害，如果沒有避免可能造成財產的損害。

認真閱讀并遵守所有的安全信息及指導。

1 產品概述

    本糧倉控溫專用空調器一體機是專為糧倉準低溫及低溫儲糧設計，設備電源采用三相五線制（380V-50HZ）,每臺設備配置獨立電控箱，設備參數可現場手動調節，也可通過RS485通訊遠程控制。設備使用安全、無毒、不可燃的HFC-R22型制冷劑同時設備安裝于室外，經由通風管道進入倉內。其高能效制冷壓縮機配合大風量離心風機循環制冷，使得倉上空間保持均衡低溫狀態。

2 糧倉控溫專用空調器性能參數

本空調器主機安裝于室外，經由送風管道將冷氣送入倉內，同時出風口及回風口設有密封裝置，關閉狀態下可實現倉內空間與空調器的有效隔離，防止倉內熏蒸氣體及進出糧時臟污空氣對本設備造成不利影響。

2.1 機組主要技術參數

制冷量測試條件: 1. 室內干球溫度:27℃，濕球溫度：19.5℃；

2. 室外干球溫度:35℃，濕球溫度: 24℃。

注: 1、本公司產品不斷改進，產品規格如有變更,以提供的性能參數表為準。

      2、空調器維持倉內預期溫度的能力依賴于倉內對熱量的獲取。使用者所采取一些預防措施可能減少對熱量的獲取和改進空調的性能。在室外溫度極高的情況下，以下的措施可能減少熱量的獲?。?/span>

u 窗口密封嚴密；

u 降低窗戶和門開啟的次數；

2.2 主要部件技術參數

(1) 壓縮機

(2) 冷凝器

(3)冷凝風機

(4)蒸發器

（5）蒸發風機

（6）膨脹閥

3. 工作原理

3.1電氣原理圖

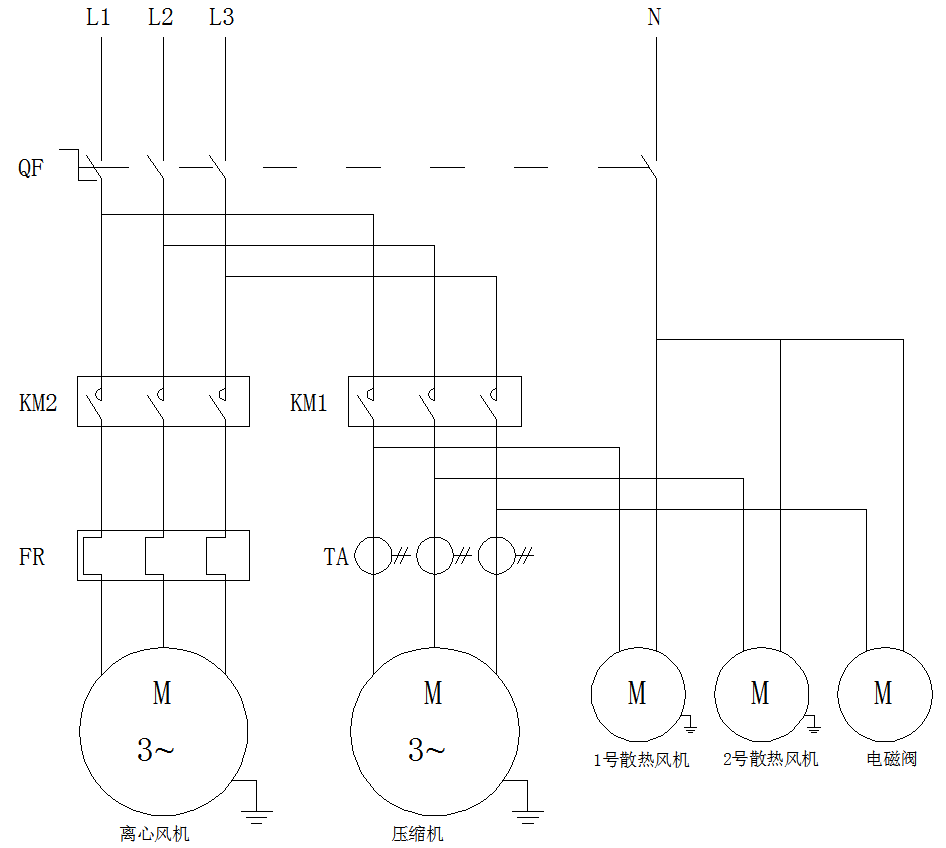

主回路線路圖

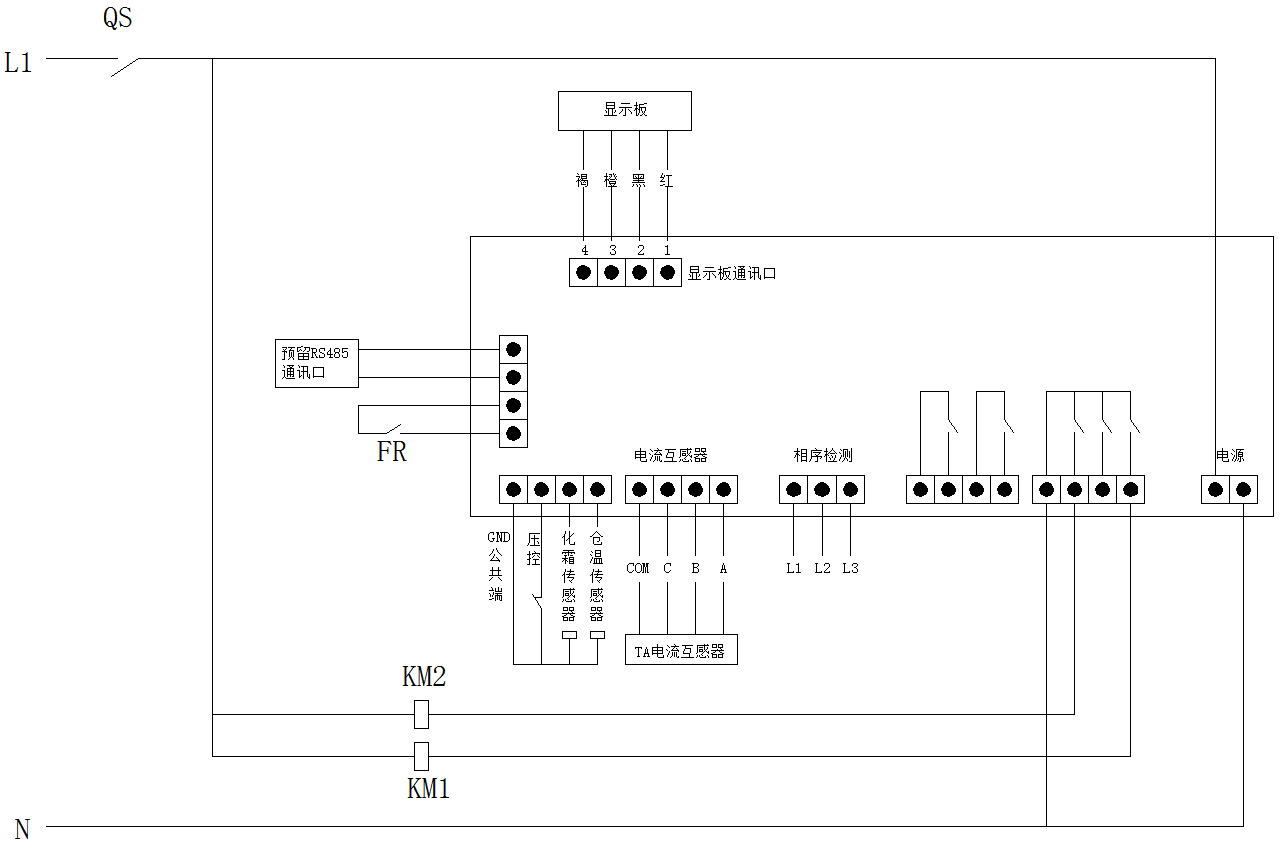

控制線路電路圖

電路保護內容

3.2控制器參數設置界面

正常運轉狀態下，點擊“解鎖”鍵直至聽到滴的聲音，鎖符號消失，此時點擊“設置鍵”進入?yún)?shù)設置界面，更改對應參數后，按“輔助/退出鍵”可以退出參數設置界面，同時對用戶設置參數進行記憶保存。

3.3 控制器后臺參數設置（本參數作為維修對照界面）

在顯示器正常運轉狀態下，按住“設置”鍵持續5秒以上，顯示窗顯示“PS”,按“設置”鍵后進入輸入密碼界面，用上下鍵調整密碼，初始密碼為“18”。調節至指定值后點擊“設置”鍵鍵入后臺參數更改界面。

注：以上參數為設備運轉時的默認參數，如需更改請與本公司聯系，如果擅自更改參數，將導致設備故障，不可修復性損壞。

3.4設備電氣保護解決方法

本設備延續使用了家用空調的線蓋板結構，設備電器部分放置于空調器的線蓋板內側，如需解決設備保護故障，需使用十字螺絲刀擰下線蓋板的螺釘，打開后，即可手動復位。

設備保護信息及排除方法如下：

注：以上設備保護考慮到電路的偶然因素，防止導致設備不可修復性損壞而設置。上述序號4及序號5保護停機，需客戶拆下線蓋板后進行復位。需使用方積極配合解決。

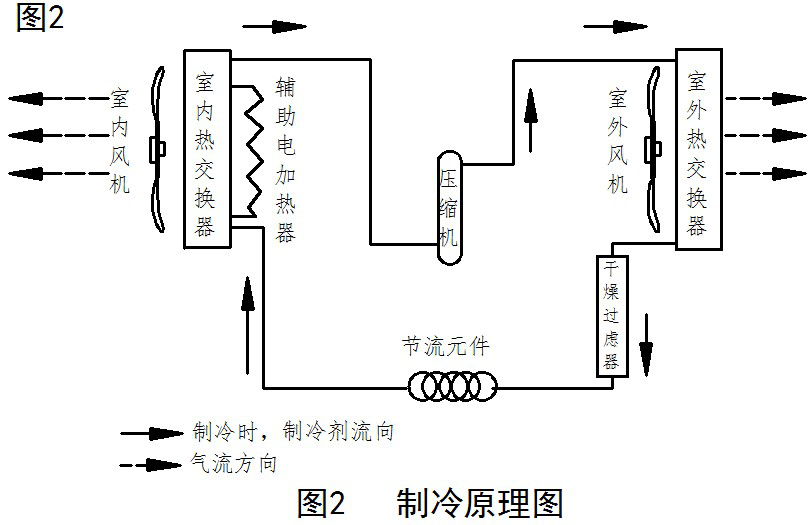

3.5 制冷工作原理

CZKI系列糧倉控溫專用空調（一體機）制冷系統工作原理為蒸發壓縮式?？照{(diào)系統內制冷劑（R22）在蒸發器內吸熱蒸發后變成低溫低壓蒸汽，經低壓側制冷劑銅管由壓縮機壓縮成高溫高壓蒸汽，經高壓側制冷劑銅管進入冷凝器，由冷凝風機散熱冷卻變成常溫高壓液體，再經毛細管節流變成低溫低壓的液汽混和物進入蒸發器吸熱蒸發，倉內空氣由離心風機循環抽送經過蒸發器而達到降溫去濕的空調效果，在蒸發器內吸熱蒸發后的制冷劑重新被壓縮機吸入，如此循環達到連續制冷的空調效果。

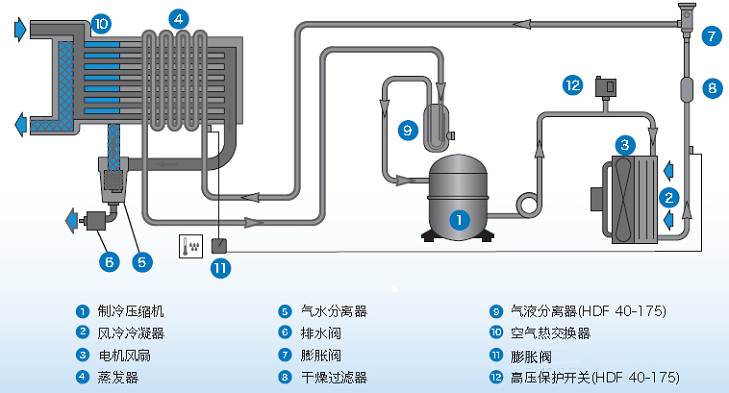

圖3     制冷系統流程圖

4. 安裝說明

不要安裝在有可燃性氣體的場所，萬一可燃性氣體泄漏易造成爆炸或火災。

正確連接電源，保證風機及壓縮機轉向正確。

空調器不要傾斜安裝。

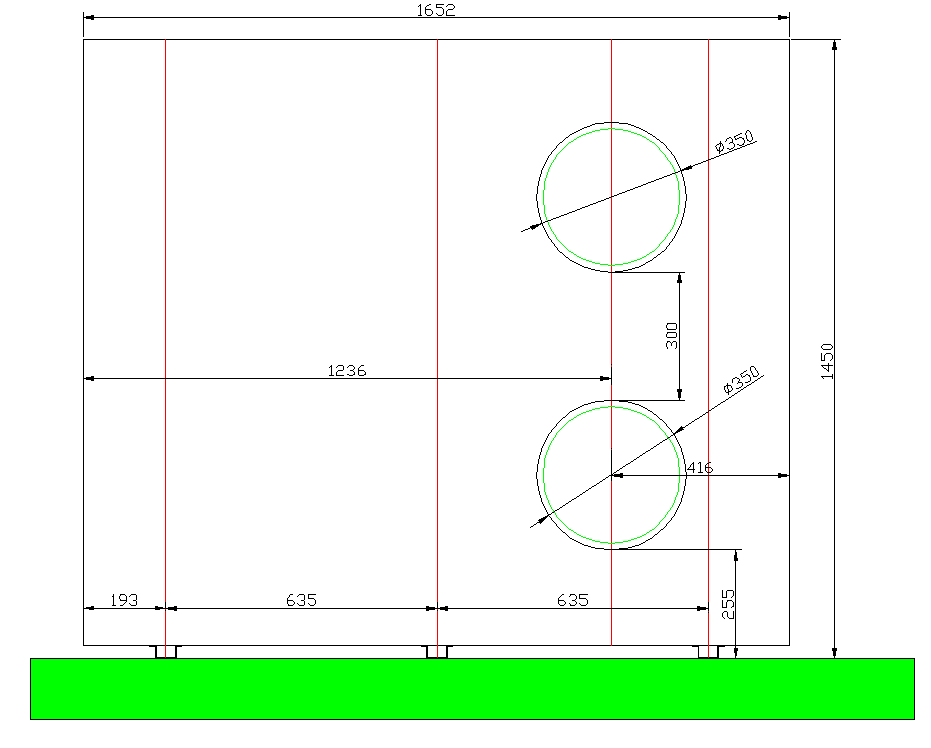

（1）設備安裝圖（設備因批次不同，安裝前需校核下尺寸）

（2）安裝準備

拆開空調器包裝，對照裝箱單檢查部件是否齊全。

（3） 安裝流程

倉房打孔---安裝冷風機和室外機組---銅管連接---電源線安裝---試運行

（4） 安裝方法

● 倉房墻壁打孔及固定安裝支架

●在倉房指定位置打孔，孔徑及間距應符合圖紙要求。根據圖紙要求安裝固定支架，每個固定支架至少用3個M10膨脹螺栓固定。

●安裝固定頂置機組

1、將空調器室外機組安裝在合適位置并用螺栓固定，注意離墻最少20公分；

2、將通風管道插入打好的孔，將冷風機置于固定支架上，安裝通風管道和冷風機的連接螺栓，之后將冷風機固定好；

3、連接冷風機和室外機組的線纜和管道。

●電源線安裝

1、空調電源線要求使用不小于6mm²國標銅芯電源線與空調電源線連接；

2、空調電源供電端需安裝與其匹配的空氣開關，方便維護及保養；

3、電源線用塑料扎帶于固帶器上固定，過梁或孔等銳邊處必須用橡膠圈保護，以防磨破；

4、確認線路連接無誤后，最后合上電源開關。

l 安裝電源線之前,請將電源線從機組內拉出（適度扯緊）

（5） 試運行

●檢查整個安裝過程，確保安裝正確可靠；

●接通電源，按以下幾節的操作方法運行空調器，檢查空調運行是否正常，是否存在異常噪音，檢查進出風溫差以及運轉電流是否正常，若不正常，需檢查原因，并加以排除，直至正常為止；

●清除安裝垃圾，恢復被破壞的裝飾，保證環境的美觀整潔。

5. 使用和操作

糧倉熏蒸前，必須將通風管道的氣密蓋蓋好，封嚴管道。否則將導致設備腐蝕，減少使用壽命或者損毀設備。

空調最高使用室外環境溫度應不高于45℃，否則空調可能會出現保護停機或制冷效果下降現象。

l在對空調器操作和管理前，必須詳細了解本使用說明。

l空調器在制冷運行時欠壓和過壓保護時，壓縮機會停止運行，電壓恢復后,延時3分鐘后，壓縮機重新啟動。

1.開/關機：電控箱內的漏電保護開關是線路的總開關，主開關控制整機關停。當主開關處于關位置時,整機是關機狀態。

2.制冷運行及溫度調節：按上下箭頭和確認按鈕進行溫度設定。

6. 清理及保養

l 清理空調器前，請關掉空調總電源.

l 長期使用空調器后，內部會聚積塵埃使空調器效率下降.建議由專業的人員進行定期清理及保養。

l 當清潔空調外殼時，請勿使用磨損性清潔布及揮發油等(例：苯或天那水)。

l 請勿在空調器附近使用噴發香水或殺蟲劑。

1)  冷凝器的清掃：

清掃時打開設備外殼，用小刷子刷落(或用高壓空氣吹落)散熱片上的雜質. 然后接通電源開機。根據使用環境的粉塵含量確定清洗周期，粉塵含量較大時，也可用水每周需清洗散熱片一次（請勿將水噴灑到電氣部位）；一般情況需每半年清洗一次。

2) 加固緊固件

定期對設備機組各安裝緊固件進行緊固處理，確保連接螺栓的牢固性和空調器安裝位置穩定性。

 7. 故障檢修

在空調器出現故障時，必須查明原因，排除故障后方可重新啟動，嚴禁帶故障強行啟動運行

 當空調器運行異常時，應停止，運行，斷開空調總電源。

糧倉控溫專用空調發生故障時應由廠家或授權的專業商進行維修
